產品摘要:

抗振磁敏電接點壓力表靈敏度極高,響應快速,無滯后、跳躍現象。在低電壓工作時,一般接點式裝置浸沒于阻尼液中,其接點附著油膜,增大了接觸電阻,使接點不能有效工作,抗振磁敏電接點壓力表的觸點系真空封裝,故信號切換可靠,無飛弧現象,使用壽命長,其開關特性優良。本公司可根據用戶需要,設計、制造特殊用途的抗振磁敏電接點壓力表產品,歡迎來人來電、來函洽談!


產品描述

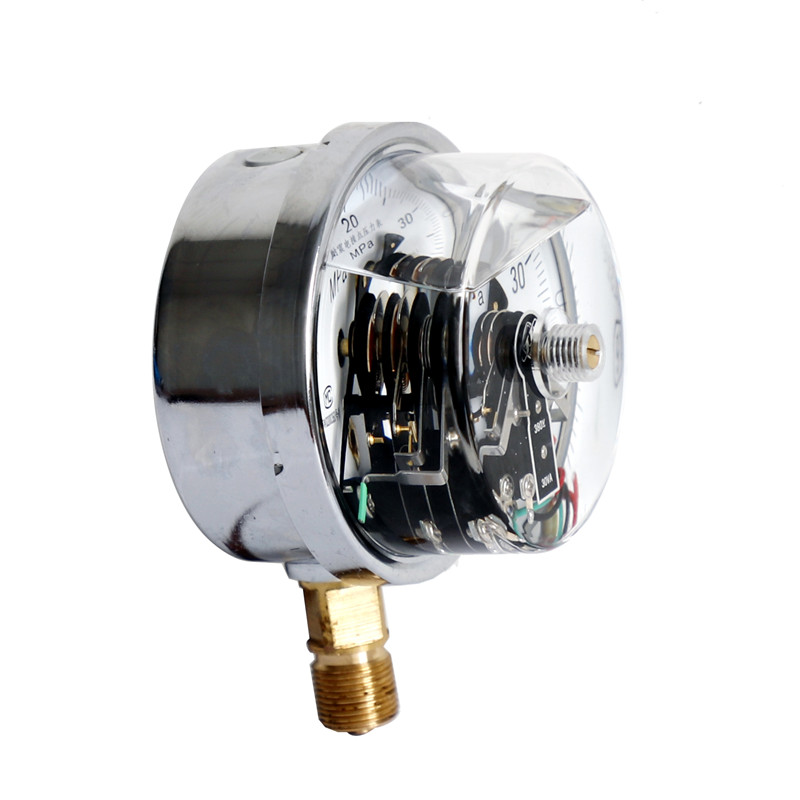

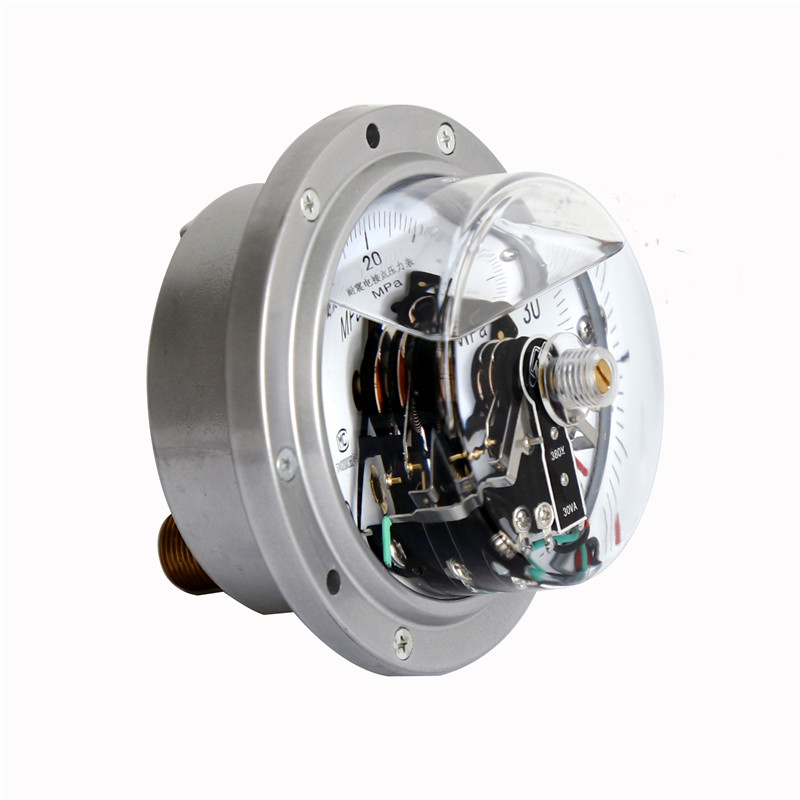

抗振磁敏電接點壓力表YXH-100-Z YXH-150-Z

        抗振磁敏電接點壓力表靈敏度極高,響應快速,無滯后、跳躍現象。在低電壓工作時,一般接點式裝置浸沒于阻尼液中,其接點附著油膜,增大了接觸電阻,使接點不能有效工作,抗振磁敏電接點壓力表的觸點系真空封裝,故信號切換可靠,無飛弧現象,使用壽命長,其開關特性優良??拐翊琶綦娊狱c(diǎn)壓力表磁敏電接點壓力表適用低電壓、小電流工作,尤適宜24V直流電壓的計算機用戶作控制信號切換用。

       抗振磁敏電接點壓力表具有抗環境振動,介質脈動和沖擊載荷特性。 抗振磁敏電接點壓力表適用對銅或銅合金無腐蝕作用的液體、氣體等介質的壓力測量,除指示功能外,還具有上下限二位可調信號控制。



抗振磁敏電接點壓力表技術參數





型號

YXH-100-Z

YXH-150-Z

公稱直徑

¢100

¢150

接頭螺紋

M20×1.5;G3/8;G1/2;

精度等級(%)

1.6

測量范圍(Mpa)

-0.1~0;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;

-0.1~1.5;-0.1~2.4;0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.6;0~2.5;0~4.0;0~6.0;0~10;0~16;0~25;0~40;0~60;0~100;0~160;

使用環境溫度(℃)

-25℃~55℃

結構形式

徑向無邊;軸向無邊(Z);軸向帶前邊(ZQ);徑向帶后邊(T);徑向帶前邊(TQ);

接點電參數

工作電壓

24VDC(最高電壓)



最大工作電流

0.1A

最大功率

(無感負載)

1W

接點開關形式

一常開,一常閉

雙常開

雙常閉

連接器

防水接線盒;X14K4P航空插頭

抗震等級

V.H.4

執行標準

Q/320211 DGH05-2004

防護等級

IP65

表殼材質

鐵殼電鍍;不銹鋼304SS ;鋁合金殼可選

接頭材質

抗振磁敏電接點壓力表接線示意圖:



抗振磁敏電接點壓力表結構形式、外形及安裝尺寸:







型號

結構形式

外形尺寸mm

D1

D2

L2

L1

H

d

d0

M

YXH-100ZQ-Z

軸向帶前邊

100

98

23

78

38

118

5.5

20×1.5

YXH-100Z-Z

軸向無邊

100

98

28.5

78

38

/

/

20×1.5

YXH-100-Z

徑向無邊

100

98

28.5

78

38

/

/

20×1.5

YXH-150-Z

徑向無邊

150

161

35

90

42

/

/

20×1.5

使用與訂貨須知:
工作環境應無腐蝕性氣體。
按裝后請剪除儀表表殼頂部橡膠塞凸起部,令儀表內腔與大氣相通,以保證儀表精確度。
訂貨請說明名稱、型號、測量范圍。
腐蝕性環境或腐蝕性介質請另行說明。
