首頁 > 電接點壓力表系列(33) > 不銹鋼電接點壓力表

不銹鋼電接點壓力表

產品名稱:
不銹鋼電接點壓力表
型號:
YXC-100/150BF
價格:
電話聯系
最小起訂量:
1
附件下載

產品摘要:

電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常，儀表經與相應的電氣器件(如繼電器及接觸器等)配套使用（接點形式有上下限型、雙上限型、雙下限型三種接點形式可供選用），即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。接液材質有銅質或不銹鋼等用戶可根據實際使用情況可選。廣泛應用于石油、化工、冶金、食品等工業部門壓力測量。

產品描述

電接點壓力表YXC-100/150

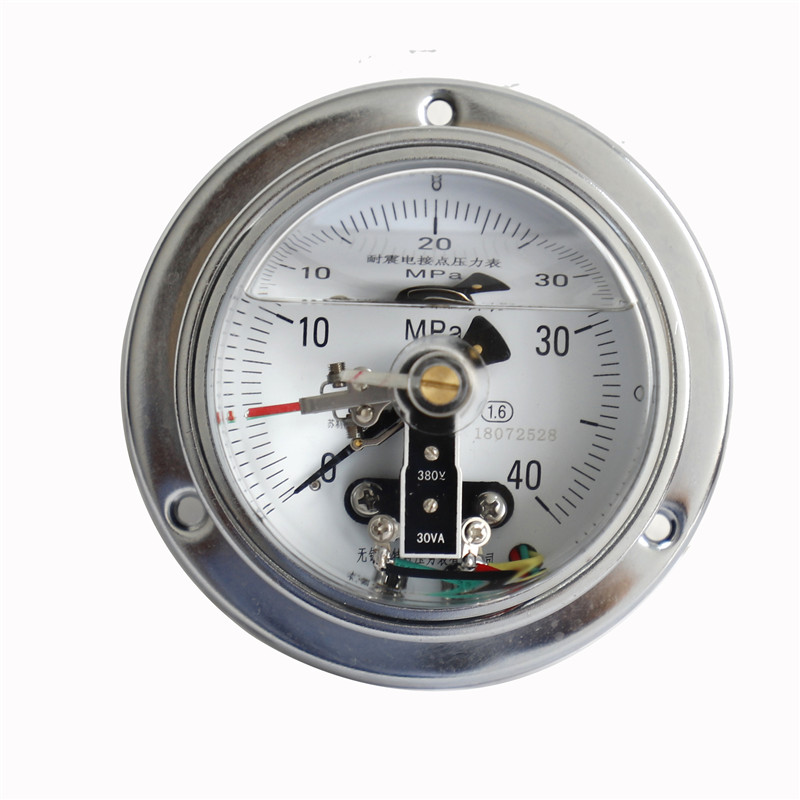

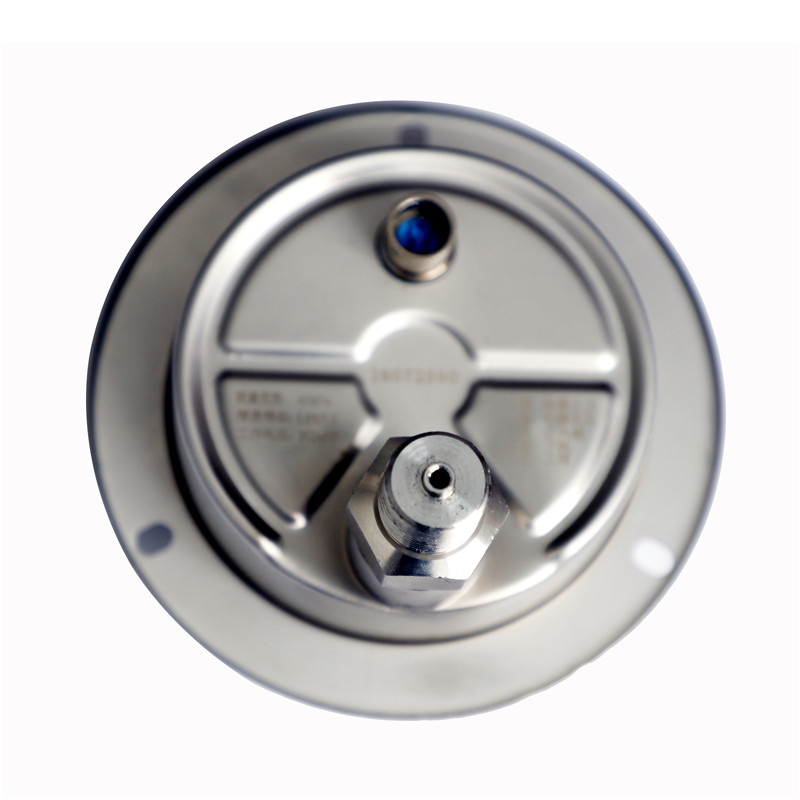

不銹鋼電接點壓力表YXC-100/150BF

型號命名：

電接點壓力表技術參數：

型號		YXC-100(BF)/ZQ YXC-150(BF)/ZQ	YXC-100(BF)/Z YXC-150(BF)/Z	YXC-100(BF) YXC-150(BF)		YXC-100(BF)/TQ YXC-150(BF)/TQ
結構形式		軸向帶前邊	軸向無邊	徑向無邊		徑向帶前邊
測量范圍 MPa		-0.1-0;-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60;100
精確度%		± 1.6 （2.5）
接點電參數	工作電壓	380VAC;220VDC
	最大工作電流	1A
	持續電流	0.6A
	最大功率（無感負載）	30VA
連接器		X14K4P	防水接線盒	X14K4P	防水接線盒

電接點壓力表使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
電接點壓力表執行標準：Q/320211 DGH05-2004

外形尺寸：

型號	外形尺寸mm
型號	D	D₁	D₂	D₃	A	B	C	E	d	d₀	M
YXC-100(BF)	100	120	96	/	44	38	/	12.5	/	/	20×1.5
YXC-100(BF)/Z	100	120	96	/	43	35	34	8.5	/	/
YXC-100(BF)/ZQ	100	130	96	/	42	33	34	8.5	118	5.6
YXC-100(BF)/TQ	100	130	96	102	44	38	/	9.5	118	5.6
YXC-150(BF)	150	164	136	/	50	44	/	16	/	/
YXC-150(BF)/Z	150	170	136	/	50	45	55	14	/	/
YXC-150(BF)/ZQ	150	177	136	/	50	43	55	14	165	5.6
YXC-150(BF/)TQ	150	177	136	144	50	44	/	18	165	5.6
