不銹鋼膜盒壓力表系列

  • 膜盒壓力儀表
  • 不銹鋼膜盒壓力表系列

產品摘要:

不銹鋼膜盒壓力表采用不銹鋼波紋膜盒作為測量微小壓力的敏感元件。不銹鋼膜盒壓力表適用于測量對不銹鋼不起腐蝕作用,無爆炸危險的氣體或液體的微小壓力。表盤上面有調零裝置,可以方便調整零位。不銹鋼膜盒壓力表廣泛應用于石油、化工、冶金等工業部門壓力測量,不銹鋼膜盒壓力表可以就地安裝并現場指示壓力。本公司可根據用戶需要,設計、制造特殊用途的不銹鋼膜盒壓力表產品,歡迎來人來電、來函洽談!


產品描述

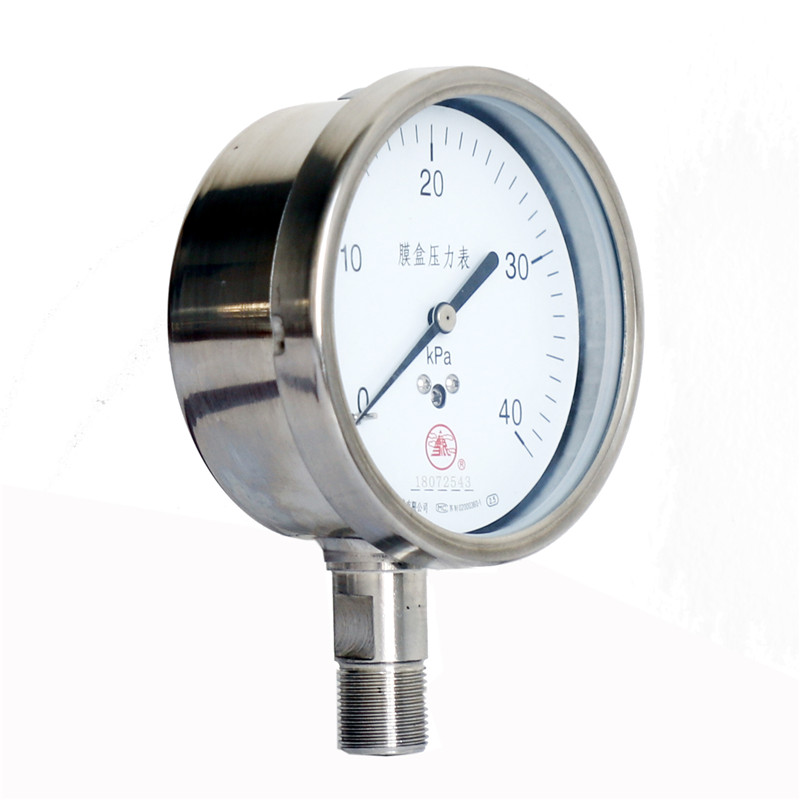

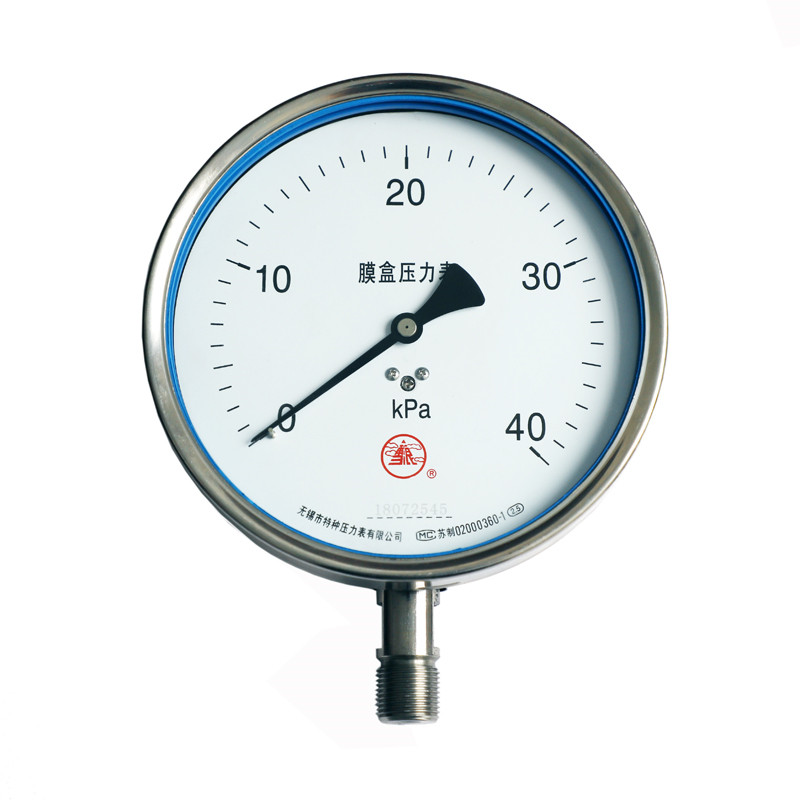

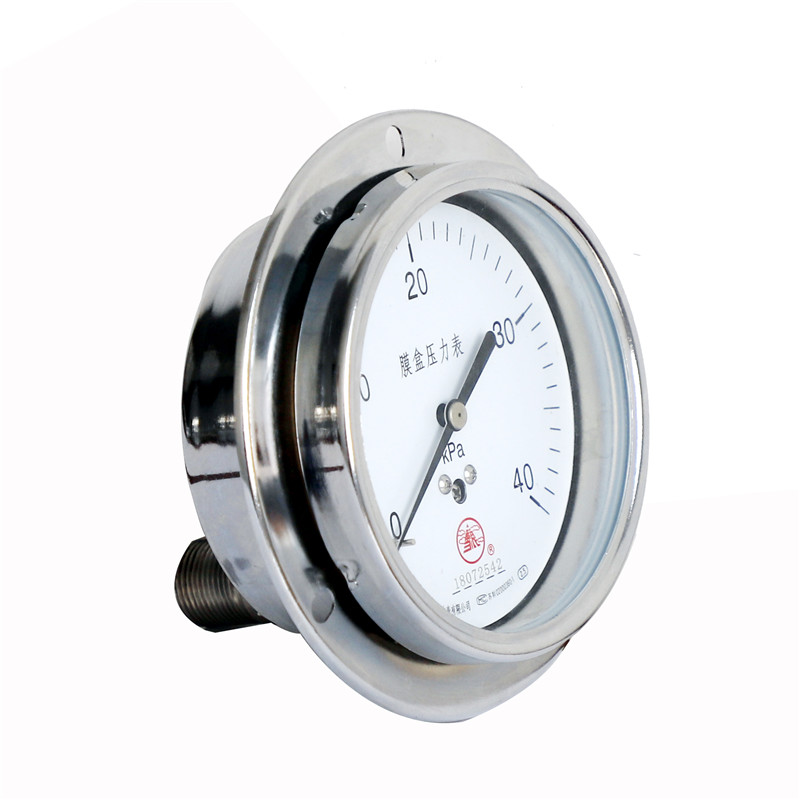

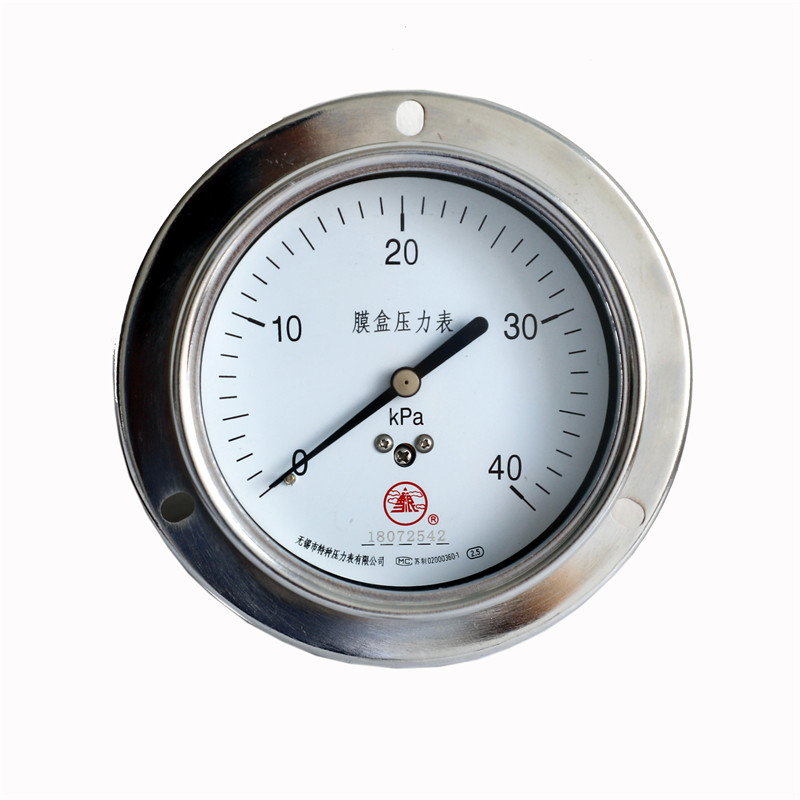

不銹鋼膜盒壓力表YE-60/75/100/150-B

        不銹鋼膜盒壓力表采用不銹鋼波紋膜盒作為測量微小壓力的敏感元件。不銹鋼膜盒壓力表適用于測量對不銹鋼不起腐蝕作用,無爆炸危險的氣體或液體的微小壓力。表盤上面有調零裝置,可以方便調整零位。不銹鋼膜盒壓力表廣泛應用于石油、化工、冶金等工業部門壓力測量,不銹鋼膜盒壓力表可以就地安裝并現場指示壓力。

不銹鋼膜盒壓力表型號命名



不銹鋼膜盒壓力表主要技術參數



型號

YE -60-B

YE -75-B

YE -100-B

YE -150-B

公稱直徑

¢60

¢75

¢100

¢150

接頭螺紋

M14×1.5;M20×1.5;G1/4;G3/8;G1/2;

精度等級(%)

2.5

測量范圍(Kpa)

0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25;0~40;-4~0;-6~0;-10~0;-16~0;-25~0;-40~0;-2~2;-3~3;-5~5;-8~8;-12~12;-20~20

使用環境溫度(℃)

-25℃~55℃

結構形式

徑向無邊;軸向無邊(Z);軸向帶前邊(ZQ)

徑向帶后邊(T);徑向帶前邊(TQ);卡箍安裝(U)

抗震等級

V.H.3

執行標準

Q/320211 DGH02-2003

防護等級

IP54

表殼材質

304SS

接頭材質

304SS;316L

不銹鋼膜盒壓力表結構形式、外形及安裝尺寸:





型號

結構形式

外形尺寸mm

A

B

C

D

d

D1

d0

G

M

YE-60-B

徑向無邊

31

32

14

60

/

/

/

/

   14X1.5

YE-60TQ-B

徑向帶前邊

31

32

14

75

85

3.4

/

YE-60T-B

徑向帶后邊

31

32

15

75

85

3.4

/

YE-60Z-B

軸向無邊

30

32

0

/

/

/

/

YE-60ZQ-B

軸向帶前邊

30

32

0

75

85

3.4

19

YE-100-B

徑向無邊

44

45

18

100

/

/

/

/

20X1.5

YE-100TQ-B

徑向帶前邊

44

45

18

118

118

5.5

/

YE-100T-B

徑向帶后邊

44

46

19

118

118

5.5

/

YE-100Z-B

軸向無邊

43

45

34

/

/

/

/

YE-100ZQ-B

軸向帶前邊

43

45

34

118

118

5.5

25

YE-150-B

徑向無邊

50

47

19

149

/

/

/

/

20X1.5

YE-150TQ-B

徑向帶前邊

50

47

19

165

182

5.5

/

YE-150T-B

徑向帶后邊

50

48

20

165

182

5.5

/

YE-150Z-B

軸向無邊

51

47

55

/

/

/

/

YE-150ZQ-B

軸向帶前邊

51

47

55

165

182

5.5

25





A

B

C

D

K

F

H

h

M

YE-60U-B

卡箍安裝

30

32

0

60

46

67

36

20

14X1.5

YE-75U-B

卡箍安裝

24

30

10

75

62

82

35

25

G3/8

YE-100U-B

卡箍安裝

43

45

34

100

69

109

44

38

20X1.5

ZE-150U-B

卡箍安裝

51

47

55

150

107

160

45

40

20X1.5

注:連接螺紋可按要求訂貨

使用與訂貨須知:

1.訂貨請說明名稱、型號、測量范圍。

2.周圍環境中不含有腐蝕儀表的有害氣體。

資料來源于http://www.wxcqcy.com提供
