膜盒壓力儀表

  • 膜盒壓力儀表
  • 不銹鋼膜盒壓力表系列
  • 產品名稱:

    膜盒壓力儀表
  • 型號:

    YE-60/75/100/150
  • 價格:

    電話聯系0510-82730027
  • 最小起訂量:

    1

產品摘要:

膜盒壓力表系列:耐震膜盒壓力表、膜盒壓力表、不銹鋼膜盒壓力表、不銹鋼耐震膜盒壓力表、微壓壓力表、真空微壓壓力表、耐低溫膜盒壓力表、耐高溫膜盒壓力表、天然氣微壓壓力表、微壓表、耐腐蝕微壓表、防腐膜盒壓力表、天然氣膜盒壓力表、全不銹鋼微壓表、耐腐蝕膜盒壓力表、耐酸膜盒壓力表、防酸膜盒壓力表......本公司可根據用戶需要,設計、制造特殊用途的膜盒壓力表產品,歡迎來人來電、來函洽談!


產品描述

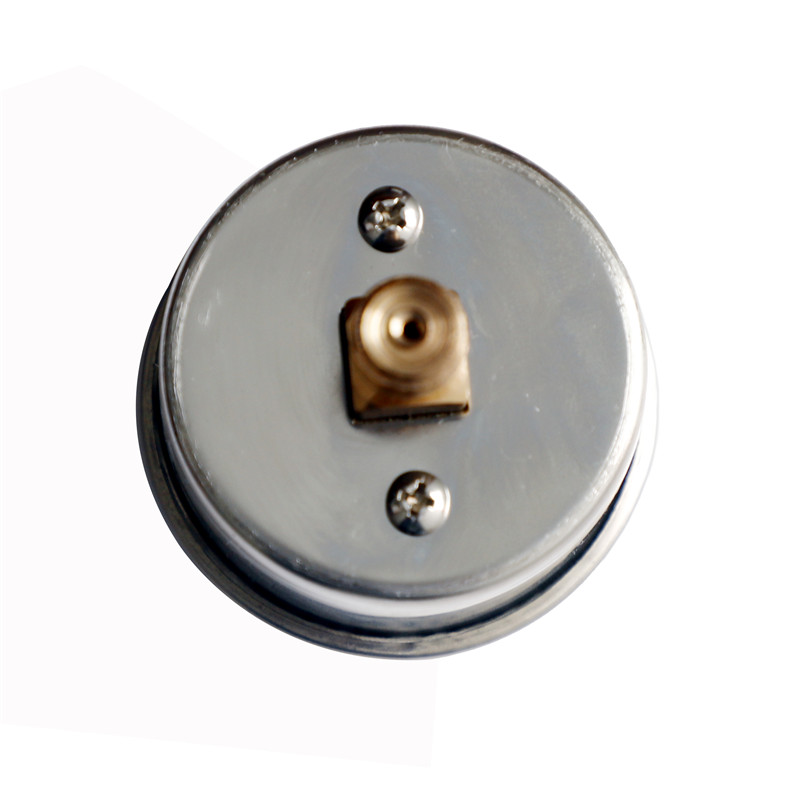

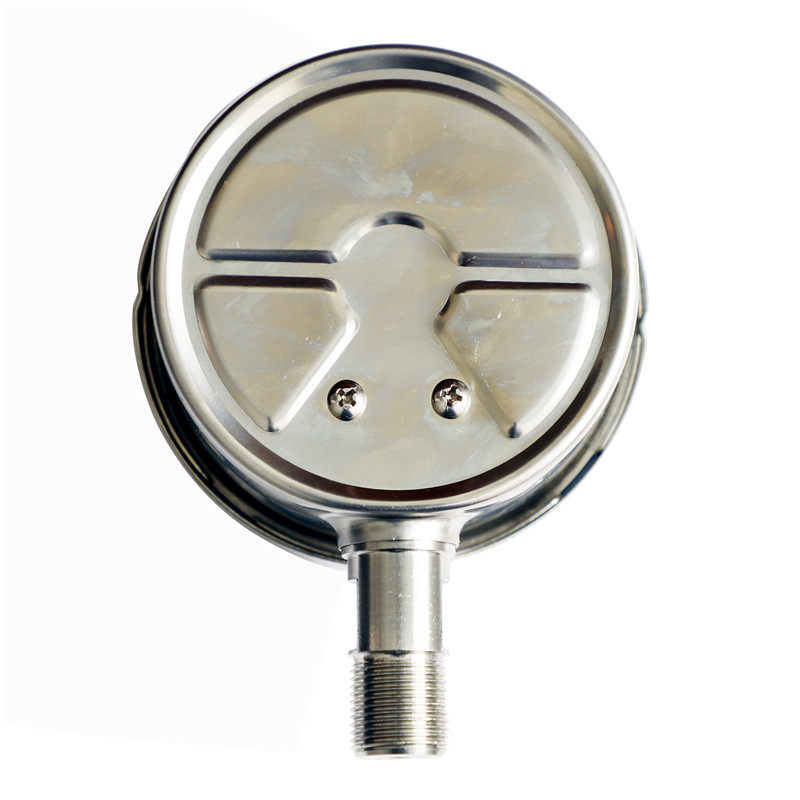

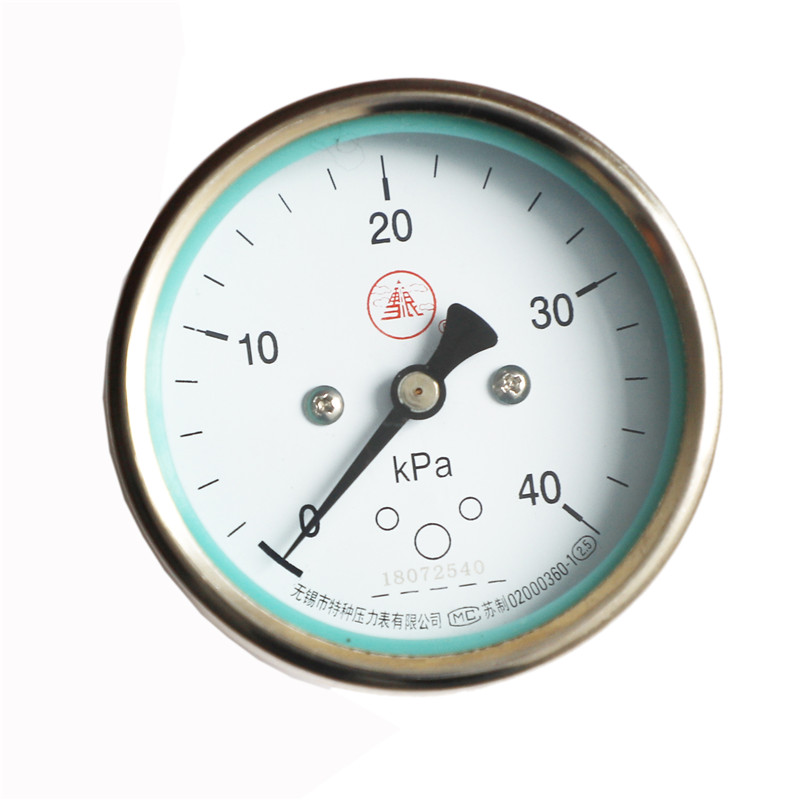

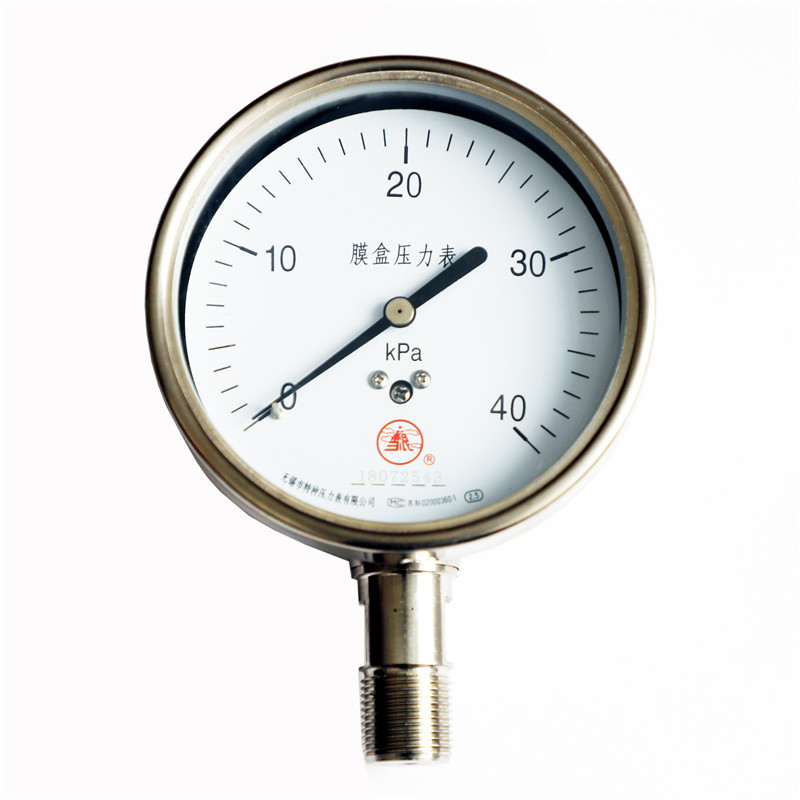

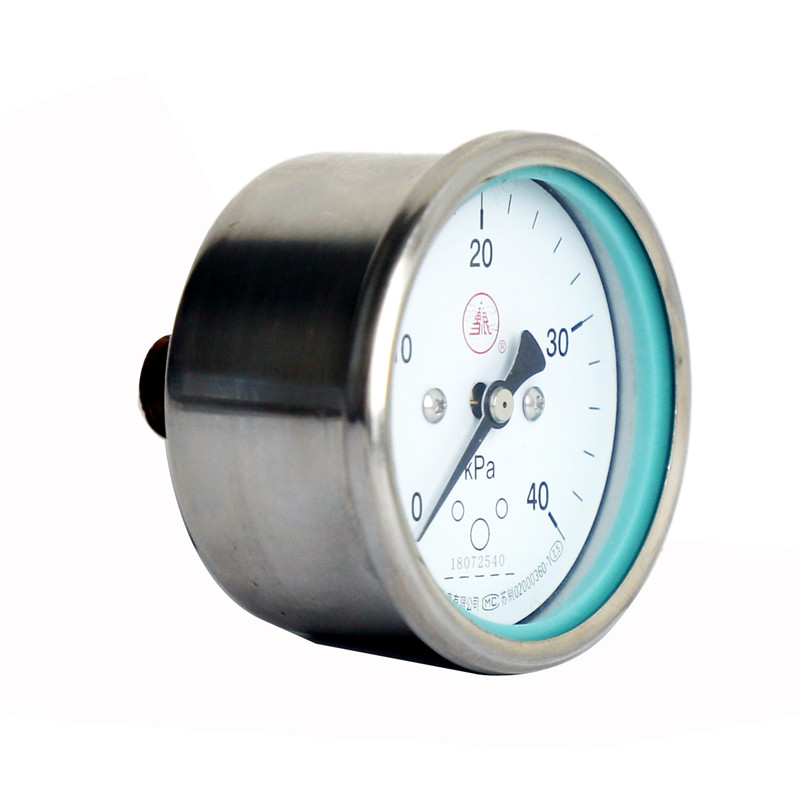

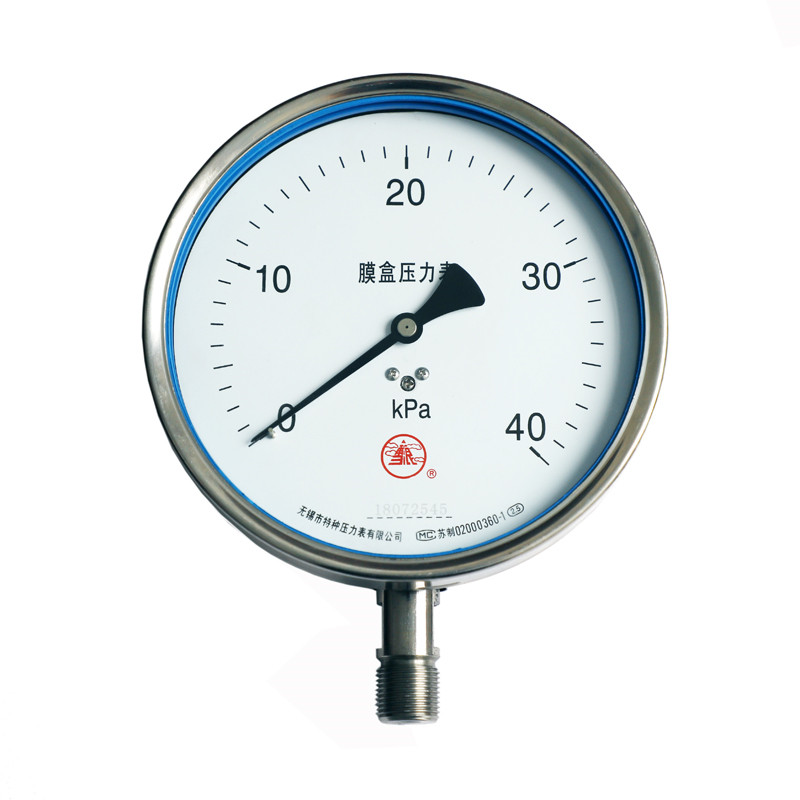

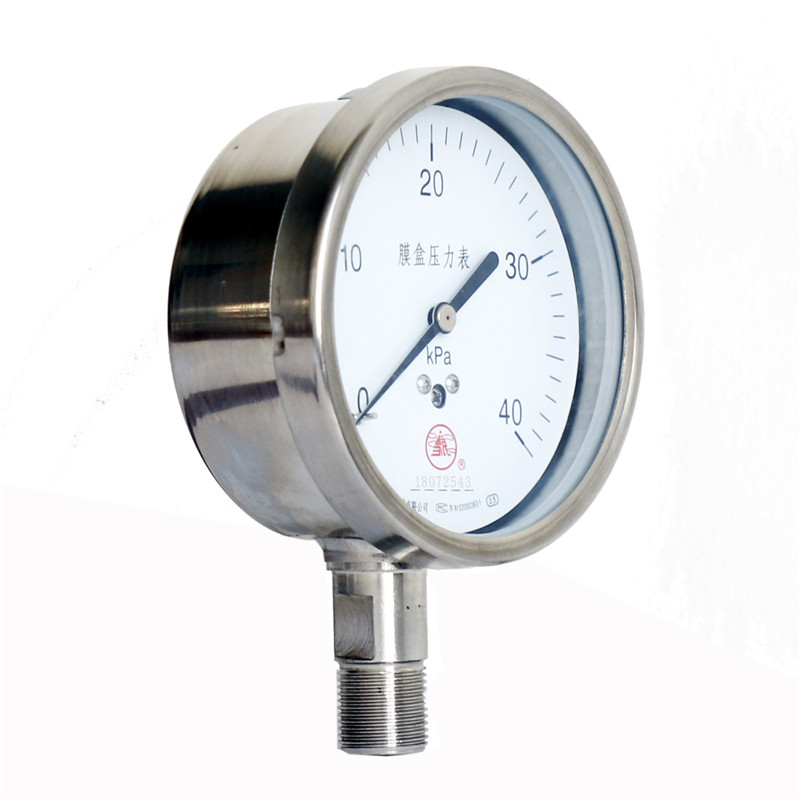

膜盒壓力表YE-60/75/100/150

         膜盒壓力表采用波紋膜盒作為測量微小壓力的敏感元件。膜盒壓力表適用于測量對銅和銅合金不起腐蝕作用,無爆炸危險的微壓和負壓。表盤上面有調零裝置,可以方便調整零位。膜盒壓力表廣泛用于鍋爐通風和氣體管道等設備上,膜盒壓力表可以就地安裝并現場指示壓力。

膜盒壓力表型號命名



膜盒壓力表主要技術參數



型號

YE -60

YE -75

YE -100

YE -150

公稱直徑

¢60

¢75

¢100

¢150

接頭螺紋

M14×1.5;M20×1.5;G1/4;G3/8;G1/2;

精度等級(%)

2.5

測量范圍(Kpa)

0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25;0~40;-4~0;-6~0;-10~0;-16~0;-25~0;-40~0;-2~2;-3~3;-5~5;-8~8;-12~12;-20~20

使用環境溫度(℃)

-25℃~55℃

結構形式

徑向無邊;軸向無邊(Z);軸向帶前邊(ZQ)

徑向帶后邊(T);徑向帶前邊(TQ);卡箍安裝(U)

抗震等級

V.H.3

執行標準

Q/320211 DGH02-2003

防護等級

IP54

表殼材質

鐵殼電鍍

304SS

接頭材質

膜盒壓力表結構形式、外形及安裝尺寸:





型號

結構形式

外形尺寸mm

A

B

C

D

d

D1

d0

G

M

YE-60

徑向無邊

31

32

14

60

/

/

/

/

   14X1.5

YE-60TQ

徑向帶前邊

31

32

14

75

85

3.4

/

YE-60T

徑向帶后邊

31

32

15

75

85

3.4

/

YE-60Z

軸向無邊

30

32

0

/

/

/

/

YE-60ZQ

軸向帶前邊

30

32

0

75

85

3.4

19

YE-100

徑向無邊

44

45

18

100

/

/

/

/

20X1.5

YE-100TQ

徑向帶前邊

44

45

18

118

118

5.5

/

YE-100T

徑向帶后邊

44

46

19

118

118

5.5

/

YE-100Z

軸向無邊

43

45

34

/

/

/

/

YE-100ZQ

軸向帶前邊

43

45

34

118

118

5.5

25

YE-150

徑向無邊

50

47

19

149

/

/

/

/

20X1.5

YE-150TQ

徑向帶前邊

50

47

19

165

182

5.5

/

YE-150T

徑向帶后邊

50

48

20

165

182

5.5

/

YE-150Z

軸向無邊

51

47

55

/

/

/

/

YE-150ZQ

軸向帶前邊

51

47

55

165

182

5.5

25





A

B

C

D

K

F

H

h

M

YE-60U

卡箍安裝

30

32

0

60

46

67

36

20

14X1.5

YE-75U

卡箍安裝

24

30

10

75

62

82

35

25

G3/8

YE-100U

卡箍安裝

43

45

34

100

69

109

44

38

20X1.5

YE-150U

卡箍安裝

51

47

55

150

107

160

45

40

20X1.5

注:連接螺紋可按要求訂貨

使用與訂貨須知:

1.訂貨請說明名稱、型號、測量范圍。

2.周圍環境中不含有腐蝕儀表的有害氣體。
