襯四氟隔膜壓力表

  • 隔膜壓力儀表
  • 法蘭連接隔膜壓力表
  • 螺紋連接隔膜壓力表
  • 襯四氟隔膜壓力表

產品摘要:

襯聚四氟乙烯隔膜壓力表是公司開發設計的新技術產品,其隔離體內襯聚四氟乙烯工藝技術的應用從根本上解決儀表的防腐性能,延長了儀表測量強腐蝕性介質時的使用壽命。全不銹鋼襯四氟隔膜壓力表的零部件均采用不銹鋼材料制成,對于使用環境具有良好的防腐性能。 襯四氟隔膜壓力表用于染化、制堿、化纖、化工、合成纖維、石油、烷基日用化工等工業部門測量粘度較大的酸性、堿性、醛化及氯化物等強腐蝕性液體或氣體介質壓力。全不銹鋼隔膜襯四氟壓力表用于使用環境惡劣,在空氣中含腐蝕性氣體的行業。


產品描述

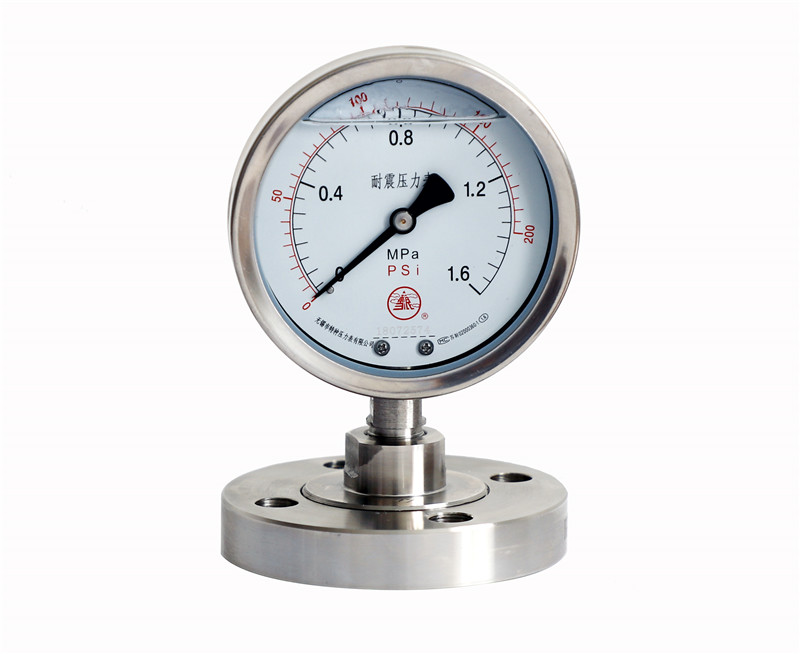

襯四氟隔膜壓力表Y-60B/100B/150B/MF8(ML8)

    襯聚四氟乙烯隔膜壓力表是公司開發設計的新技術產品,其隔離體內襯聚四氟乙烯工藝技術的應用從根本上解決儀表的防腐性能,延長了儀表測量強腐蝕性介質時的使用壽命。全不銹鋼襯四氟隔膜壓力表的零部件均采用不銹鋼材料制成,對于使用環境具有良好的防腐性能。

    襯四氟隔膜壓力表用于染化、制堿、化纖、化工、合成纖維、石油、烷基日用化工等工業部門測量粘度較大的酸性、堿性、醛化及氯化物等強腐蝕性液體或氣體介質壓力。全不銹鋼隔膜襯四氟壓力表用于使用環境惡劣,在空氣中含腐蝕性氣體的行業。

 型號命名

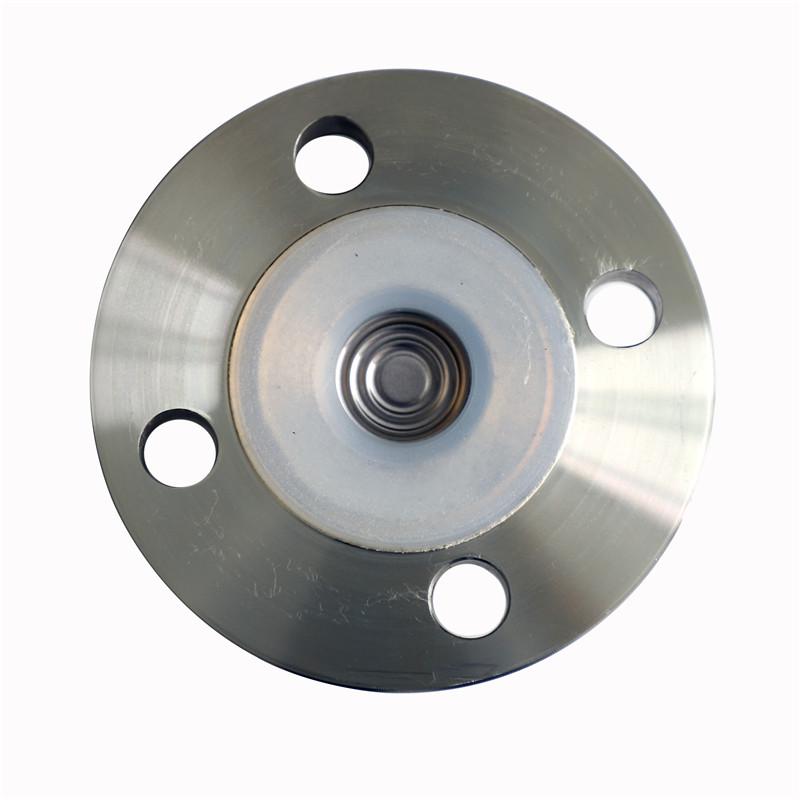

隔離器內襯聚四氟乙烯示意圖









技術參數:

隔膜壓力表精確度:±1.6%,±2.5%。
隔膜材料:OCr18Ni12Mo2(316),哈氏合金C(H276c),蒙乃爾合金(Cu30Ni70),鉭合金(Ta),氟塑料(PTFE);OCr18Ni12Mo2(316)襯PTFE,哈氏合金C(H276c))襯PTFE,蒙乃爾合金(Cu30Ni70)襯PTFE),鉭合金(Ta))襯PTFE。

隔離器材料:耐酸不銹鋼,含鉬不銹鋼,氟塑料,耐酸不銹鋼襯PTFE,含鉬不銹鋼襯PTFE。

密封墊圈材料:丁晴橡膠,氟塑料。
密封液:硅油、植物油。
隔膜壓力表執行標準:JB/T8624-1997。


結構原理:

隔膜在被測介質壓力作用下產生變形,密封液被壓,形成一個相當于P的壓力,傳導至壓力儀表,顯示被測介質壓力值。

溫度影響:

因密封液的熱膨脹及隔膜剛度與溫度有關,在使用溫度偏離20℃±5℃時,受溫度影響有一個誤差,其值為0.1%/℃。

液位差:

軟管連接的隔膜壓力表在安裝時若受壓部與壓力儀表處不同位置,

其液位差將形成一個壓力差ΔP的影響,ΔP=密封液比重×液位差。

耐蝕性:

隔膜壓力表的耐蝕性能包含環境及測量介質的腐蝕特性,可按使用條件選配隔離器,隔膜,密封墊圈的材料。



隔離器型式尺寸:
  螺紋接口:(ML)

測量上限MPa 螺紋連接
D C M
0.1~0.4 118 25 20×1.5
(G3/8 in)
(G1/2 in)
(NPT1/2 in)
0.6~16 87 25
25~40 92 27

  工型法蘭(MG)

測量上限 MPa 管子通徑
DN
法蘭連接 螺孔

L

D K d B c f
0.1~1.6 20 105 75 58 18 16 2 14
25 115 85 68 25 16 2 14
2.5~4 20 105 75 58 18 16 2 14
25 115 85 68 25 16 2 14


                        ML                                                                              MG

敞開式突面法蘭(MF)

測量上限
MPa
管子通徑
DN
法蘭連接 螺孔L
D K d B c f
0.16-1.6 32 140 100 78 31 16 2 18
40 150 110 88 38 16 3 18
50 165 125 102 49 18 3 18
2.5,4.0 32 140 100 78 31 18 2 18
40 150 110 88 38 18 3 18
50 165 125 102 49 20 3 18
6.3 32 155 110 78 31 24 2 22
40 170 125 88 37 24 3 22
50 180 135 102 47 26 3 22
10 32 155 110 78 31 24 2 22
40 170 125 88 37 26 3 22
50 195 145 102 45 28 3 26



可按化工部HG,國標GB及日本JIS,美國ANSI等標準制造


連接器型號尺寸:







使用與訂貨須知:

       儀表工作環境應無腐蝕性氣體。
       不得拆卸或更換已配置的儀表,以免填充液外泄影響性能。訂貨請說明配置儀表名稱、型號、測量上限、精確度及連接管型式、軟管長、隔離器接口型式、隔離器接口材料、隔膜材料,以及法蘭配接管子通徑、標準代號等。如要求配置其它型式儀表,請另行詳細說明。
       我公司也可按用戶要求定制進口設備配套隔膜壓力表。
